Windstop 75 AD
Area Ponzio Vetral Roma


Ponzio WS è il sistema per serramenti in alluminio Ponzio a camera europea; consente la realizzazione di porte e finestre a battente.

WS 75 AD

linee estetiche

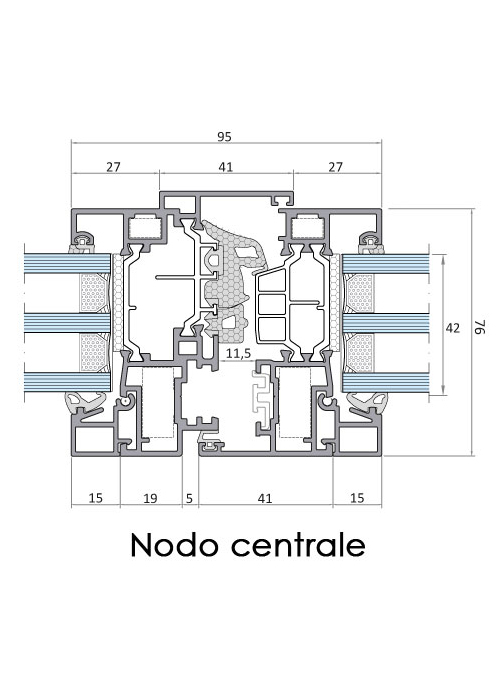

  • vetral roma immagine profilo nodo centrale

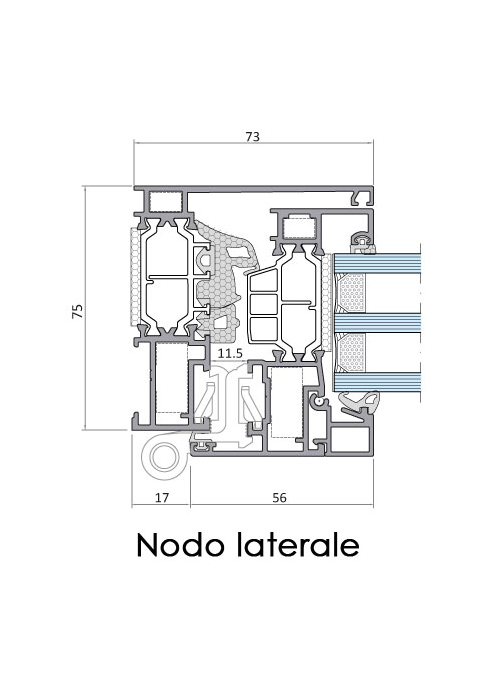

  • vetral roma immagine profilo nodo laterale


SCHEDA TECNICA

  • PROFILATI estrusi lega: 6060 (UNI 9006/1).
  • TOLLERANZE DIMENSIONALI E SPESSORI: UNI EN 12020-02.
  • TIPO DI TENUTA ARIA ACQUA: giunto aperto o sormonto.
  • TAGLIO TERMICO: realizzato con due astine continue di poliammide rinforzata con fibra di vetro.
  • APPLICAZIONI VETRO: con fermavetro a taglio 90° squadrato.
  • CAMERA PER VETRO: variabile secondo i fermavetri usati
  • DIMENSIONE BASE DEL SISTEMA:
  • Telaio: sez. 75 mm.
  • Anta: sez. 77,8 mm.
  • Fuga tra telaio e anta: 5 mm.
  • Fuga sul nodo centrale: 5 mm.
  • Aletta di battuta vetro: 15 mm.
  • Aletta battuta a muro: 22/70 mm.
  • IMPIEGO: il sistema permette la realizzazione di: finestre, vasistas, antaribalta, portafinestra ad una o più ante.

SCHEDA PRESATZIONI

  • TRASMITTANZA TERMICA: Uw = 1,0 W/m2K

    con vetro Ug = 0,6 (intercalare caldo)

  • TRASMITTANZA TERMICA: Uw = 1,3 W/m2K

    con vetro Ug = 1,0 (intercalare caldo)

  • PERMEABILITA’ ALL’ARIA: CLASSE 4
  • TENUTA ALL’ACQUA: E750
  • RESISTENZA AL CARICO DEL VENTO: C3
  • ISOLAMENTO ACUSTICO: fino a 46 dB
